文章整理了關于建筑強弱電的基礎知識，介紹了三相交流用電、導線種類、照明安裝方式、導線敷設符號、線路圖形符號、配電設備圖形符號、燈具和插座等圖形符號，僅供大家交流學習！

事故級別：

交流電：

三相交流電：三相交流電是由三個頻率相同、電勢振幅相等、相位差互差120°角的交流電路組成的電力系統(tǒng)。目前，我國生產、配送的都是三相交流電。

三相電源的星形(Y形)連接：相電機的星形接法是將各相電源或負載的一端都接在一點上，而它們的另一端作為引出線，分別為三相電的三條相線。

對于星形接法，可以將中點（稱為中性點）引出作為中性線，形成三相四線制。也可不引出，形成三相三線制。當然，無論是否有中性線，都可以添加地線，分別成為三相五線制或三相四線制。優(yōu)點是可以同時******兩種不同等級的電壓向三相用電設備和單相用電設備供電。

導線類型：

①BBLX，BBX：棉紗編制橡皮***緣鋁芯、銅芯電線。

②BLV，BV：塑料***緣鋁芯、銅芯電線。

③BLVV，BVV：塑料***緣塑料護套鋁芯、銅芯電線。

④BLXF，BXF，BLXY，BXY：橡皮***緣氯丁橡膠護套、聚氯乙烯護套、鋁芯銅芯電線。

⑤VLV，VV：聚氯乙烯***緣、聚氯乙烯護套鋁芯、銅芯電力電纜，又稱全塑電纜。

⑥YJLV，YJV：交聯(lián)聚氯乙烯***緣、聚氯乙烯護套鋁芯、銅芯電力電纜。

⑦XLV，XV：橡皮***緣、聚氯乙烯護套鋁芯、銅芯電力電纜。

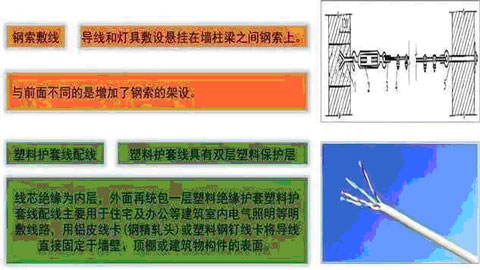

配線類型：

照明配電箱的安裝高度應符合施工圖紙要求。若無要求時，一般底邊距地面為1.5m，安裝垂直偏差不應大于3mm。配電箱上應注明用電回路名稱。

導線敷設：

防雷等級：

防雷裝置：

導線表示方法：

常用導線標記：

設備表示方法：

a：設備編號；

b：設備額定容量；

c：線路熔體或低壓斷路器脫扣電流（A）；

d：標高。

線路圖形符號：

配電設備圖形符號：

燈具圖形符號：

插座圖形符號：

開關圖形符號：

電表圖形符號：

燈具安裝方式：
