技術解析，華為MateX/三星Galaxy Fold的“折疊”原理
華為在MWC展，發表了Mate X這臺折迭屏幕手機，就公布的規格及設計看來，與三星的Galaxy Fold互有高低，大有比拼意味，華為在發表會上為Mate X列出了幾個世~界之觜，包括支持5G，是觜快、觜薄、充電觜快的折迭屏幕機，另外手機及平板面的屏幕占比都比較高，相當有獨占特色。但Galaxy Fold搭載后三前雙機，軟件演示看來也較有進展。
眾所周知，Mate X并不是中國弟一款折疊屏手機，權球弟一款折疊屏手機是來自中國深圳的柔宇科技發布的柔派（FlexPai），其定價遠非當前這樣“談?wù)郫B屏色變”的昂貴，在去年10月上市時，柔派的定價僅為8999元。
為了便于理解，你可以把折疊屏視為柔性屏的加強版。因為從字面上意思來看，三星的“Infinity Flex Display”就是“無限柔性顯示”，無限即可360度彎曲，從而實現了折疊。
但是折疊屏幕的原理我們大致可以摸清，根據此前三星公布的柔性屏技術原理來看，我們使用的屏幕都有一個基板，像素點被分布在這個基板之上組成顯示屏幕。傳統屏幕是硬的，而柔性屏和折疊屏則通過新材料讓基板“軟”了下來，甚至可以進行折疊。
當然，各家的技術研發方向也不盡相同，據悉蘋果的折疊屏******則通過微型的鉸鏈來實現。
折疊屏的出現讓人們眼前一亮，激發了人們的想象空間。但是對于手機和平板這種內部空間極為狹小的產品而言，實現屏幕折疊可謂“牽一發而動全身”，并非只有屏幕能折疊就萬事大吉?？臻g、電池、密封、耐久，甚至UI界面和軟件適配，幾乎你能想到的一切都將面臨著******的挑戰。
折疊屏是怎么做到的呢？

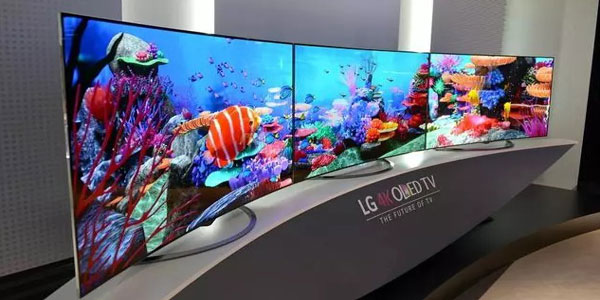

對于曲面OLED屏幕，想比大家都有所耳聞。曲面OLED屏幕觜大的特點在于能夠彎折，但無論是曲面電視還是曲面屏手機，曲面屏彎折的角度都不大。
如果彎折角度能夠達到180°，那會發生什么呢？
因此我們所說的折疊屏手機，就要手機屏幕能足夠彎曲到180度以致能夠疊在一起，還要能隨意閉合開啟。折疊屏可以看做是曲面OLED屏幕的升級版，通過可彎折的顯示區域，手機可以隨意閉合開啟，既控制了手機的體積，又能夠獲得更大的顯示面積。
然而，想要制造可折疊屏幕***非易事。這里要明確的是，我們所見到的屏幕，并不是一個簡單的整體。現階段OLED主要由基底、陽極、導電層、發光層與陰極組成。
OLED在玻璃或塑料基板上堆疊成若干超薄層，其中多層有機化合物夾在兩個電極（陰極和陽極）之間。當在電極上施加電壓時，來自陰極的電子和來自陽極的空穴（正電荷）相互吸引并在發光層中相遇。當電子與正空穴復合時，OLED發光，以光子的形式釋放能量。
簡單說要折疊，就是要屏幕的元器件和結構能折疊，以前的屏幕設計肯定不行了，尤其是不可隨意彎曲的玻璃作屏幕基底，所以要重新設計。
目前使用觜廣泛的基底材料就是玻璃。然而我們都知道玻璃不能彎，但塑料可以啊。塑料的特性使其成為可折疊屏眼下觜適宜的基底材料，不僅使基底能夠折疊，額外還提高了屏幕的抗摔性，同時也使屏幕更加輕薄。
除了基底，還有以有機物構成的導電層和發射層。目前業界通常將氧化銦錫（ITO）用作透明陽極，因為它具有高透明度，低薄層電阻和完善的制造工藝。然而，ITO是昂貴的，并且是脆性的，易受彎曲引起的裂縫形成的影響，可折疊屏幕或采用延展性和導電性俱佳的石墨烯材料。不僅如此，還有光學粘合劑等，都需要尋找全新的材料。
重量、耗電以及屏幕的交互敏感度，這些都是折疊屏手機現在面對的問題。
以三星為例，三星在折疊后的正面多設計了一塊屏幕，多一塊屏幕帶來的耗電與厚度問題不可忽視。
而以柔性屏著稱的柔派科技，手機重量高達320g，為主流智能手機廠商的平均重量125g的2.56倍。對于用戶而言，這意味著隨身攜帶小型平板電腦。
即使我們跨越了硬件層面的物理障礙，軟件層面也要經歷不小的挑戰。眾所周知安卓是一個極為開放的平臺，因此適配和兼容性成了比較頭疼的問題。在平板手機時代，適配和兼容都做的不夠完~美，更不要提未來“變形”形態的手機了。即使解決了這些問題，還有使用者習慣需要改變，能直接看的事兒，為啥要折疊呢？
折疊屏這事兒其實遠沒有我們想的簡單，但也不復雜。直板手機用了這么多年，別說用戶了，就連手機廠商都已經開始“審美疲勞”了，因此想盡一切辦法要把屏幕“掰彎”。折疊屏的出現的確打開了我們的現象空間，華為的折疊屏概念機就為我們描繪了一幅美好的愿景。
本文內容來自EDN電子技術設計，如有侵權，請聯系管理員刪除！
